AxiSet™ Check-Up

다축 기계 시장이 눈부신 성장을 이룩했지만 아직까지도 로터리 축의 성능 분석과 부정확한 기계 셋업, 충돌 또는 마모로 인한 문제점을 판별하는 데 유용한 쉽고 신뢰할 수 있는 프로세스는 없습니다.

AxiSet™ Check-Up 정보

일반 형식의 5축, 다기능 기계와 호환되는 AxiSet™ Check-Up을 사용하면 신속하고 정확하게 로터리 축 피봇점의 상태를 점검할 수 있습니다. 사용 시간의 경과에 따라 복잡한 기계의 벤치마킹 및 모니터링에 필요한 축 정렬 및 위치 지정 성능 점검이 신속하게 수행됩니다.

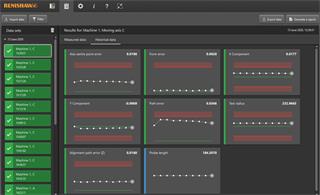

프로빙 측정 매크로 소프트웨어와 전용 데이텀 볼을 사용하여 다축 기계 성능을 그래픽으로 나타냅니다. 정의된 공차를 기준으로 통과(PASS) 또는 실패(FAIL)를 판별하고, 내역 및 비교 기능을 통해 시간 경과에 따른 성능 추적을 지원합니다. 이러한 모든 기능이 기계 셋업, 충돌 또는 마모로 인해 부정확해진 기계 정렬 및 형상을 판별하는 데 유용합니다.

성능 분석 결과는 사용자가 정의한 공차와 비교하여 Microsoft® Excel®을 통해 그래픽 표현으로 보고되며, 내역 비교 자료로 보관됩니다. 모든 결과는 Microsoft® Word®를 통해 표준 보고서로 출력할 수 있습니다.

AxiSet™ Check-Up의 이점

• 다축 기계 성능을 몇 분 안에 측정하여 보고
• 5축 보간에 중요한 로터리 축 회전 중심(피봇점)의 오차를 감지하여 보고하는 기능
• 전자동 프로빙 테스트로 정확하고 일관된 결과를 제공하여 수동 테스트에 수반되는 오차 발생 방지
• 사용자 정의 테스트 각도를 사용해 중요한 각도 및 방향에서 기계 테스트 가능
• 중요한 형상 가공에 앞서 공차 기능을 통해 신뢰도 향상
• 내역 및 비교 기능을 통해 시간 경과에 따른 성능 추적, 추세 모니터링 및 유지보수 일정 계획 지원
• 공차 검사에 통합된 그래픽 보고서를 통해 충돌 또는 설정 오류로 인한 성능 변동을 신속히 판별
• 기록 보유 및 배포 목적으로 모든 그래픽 플롯을 보고서로 인쇄 가능

원형 플롯	각도 플롯	내역 플롯

AxiSet™ Check-Up 시스템 구성품

매크로

다양한 CNC 컨트롤러용으로 작성된 프로빙 측정 매크로는 기계별로 제공되며, 5축 머시닝 센터 및 다기능 복합가공 기계에서 사용할 수 있습니다. 이러한 매크로는 측정 데이터를 얻을 수 있도록 기계를 작동합니다.

PC 소프트웨어 패키지

Microsoft® Excel®에서 실행하면 소프트웨어가 프로브 데이터를 분석하여 그 결과를 그래픽 형식으로 보기 쉽도록 다양한 형태로 보여줍니다.

하드웨어

마그네틱 베이스에 간편하게 탑재되는 한 개의 데이텀 볼이 측정 기준 형상으로 사용됩니다. 사용하기 간편한 이 데이텀 볼은 셋업 시간을 최대한 단축해 주고, 대부분의 경우에 고정구나 부품을 제거할 필요가 없도록 해줍니다.

AxiSet™ Check-Up과 사용하도록 권장되는 부품

스트레인 게이지 프로브 - 최상의 정확도를 유지하기 위해 Renishaw에서는 스트레인 게이지 프로브를 사용할 것을 권장합니다. 여기에는 최신 RENGAGE™ 프로브와 널리 사용되는 MP700 모델이 포함됩니다.

캘리브레이션된 테스트 바 - AxiSet™ 측정 결과를 추적할 수 있고 공작 기계 제조업체의 설정과 비교할 수 있도록 지원합니다.
