inVia™ 공초점 라만 현미경
최강의 연구소 등급 공초점 라만 현미경은 최단 시간에 최상의 데이터와 탁월한 성능을 제공합니다.
가장 까다로운 실험에서도 탁월한 성능과 신뢰성 있는 결과를 제공하면서 조작법도 간편합니다. 풍부하고 상세한 화학 영상과 분산 지점으로부터 매우 구체적인 데이터를 모두 생성할 수 있습니다. inVia 현미경은 탁월한 유연성으로 전 세계 유수의 과학자와 엔지니어들의 신뢰를 받고 있습니다.
특성
inVia 현미경은 고성능 라만 분광기에 결합되는 연구소 등급의 현미경으로 구성됩니다. 우수한 스펙트럼 분해능과 안정성에 기반한 높은 신호 처리율로 탁월한 성능을 실현하여 가장 까다로운 측정 환경에서도 신뢰할 수 있는 결과를 제공하면서 조작법도 간편합니다.
고도로 효율적인 옵티컬 설계의 inVia 현미경은 재료의 미세한 흔적에서도 최상의 라만 데이터를 제공합니다. 풍부하고 상세한 화학물질 이미지와 분산 지점으로부터 매우 구체적인 데이터를 모두 쉽게 안정적으로 생성해야 하는 분야에서 이상적인 시스템이 InVia 현미경입니다.
자세한 내용을 보려면 inVia 현미경 브로셔를 다운로드하십시오.
속도와 감도
약한 라만 신호를 확인하고 재료, 단층 및 약한 산란의 미세한 흔적까지 빠르게 분석할 수 있는 수준의 높은 감도를 지원합니다. 높은 광 효율과 뛰어난 미광 차단 성능, 탁월한 감도를 제공하는 스티그마틱 축상 옵틱 설계를 사용합니다.
우수한 공간 분해능
옵틱 설계를 통해 공초점 기능(관심 지점에서 떨어진 영역의 신호를 차단하는 기능)을 매우 우수한 수준으로 실현할 수 있습니다. 따라서 광선 고유의 회절 한도의 제한만 받으면서 가능한 최고의 공간 분해능과 높은 안정성을 실현할 수 있습니다.
우수한 분광 성능
0.5 cm-1 미만 폭의 분광 형체를 식별할 수 있으므로 근접한 라만 밴드를 구별하고 제약 소재 다형체 등의 매우 비슷한 물체를 구분할 수 있습니다. 안정성이 뛰어나서 라만 밴드 위치의 미세한 변동(최저 0.02 cm-1 정도)을 모니터링할 수 있습니다.
탁월한 안정성
맞춤형으로 설계된 벌집형 기판에 inVia 현미경과 레이저가 고정되므로 매우 안정적이어서 일반적으로 옵틱 또는 방진 테이블이 필요하지 않습니다. 모든 것이 정확한 위치에 배치되도록 주요 움직이는 구성품에 Renishaw 고정밀 엔코더가 장착되어 있습니다.
분광 유연성
특정 샘플을 분석하기에 가장 적합하도록 inVia 현미경을 구성할 수 있습니다. inVia 현미경은 컴퓨터로 제어되는 자동 전환 방식으로 여러 레이저를 지원합니다. 신속하게 여기 파장을 변경하고, 모든 샘플에서 안정적인 데이터를 구할 수 있는 최상의 구성을 빠르게 판별할 수 있습니다.
샘플링 유연성

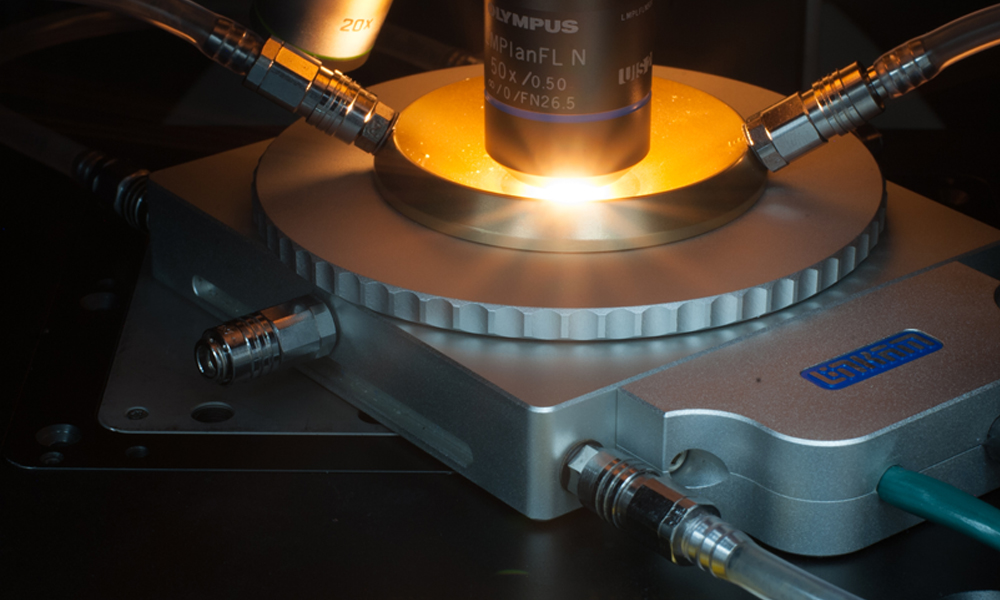

inVia는 연구소 등급의 정립형, 도립형 및 개방형 프레임 현미경뿐만 아니라 원거리 원격 분석에 사용되는 광섬유 프로브도 지원합니다. 광범위한 대물 렌즈 및 환경 세포와 호환되므로 다양한 환경 조건에서 샘플을 분석할 수 있습니다.
응용 분야
제약용 소재 연구

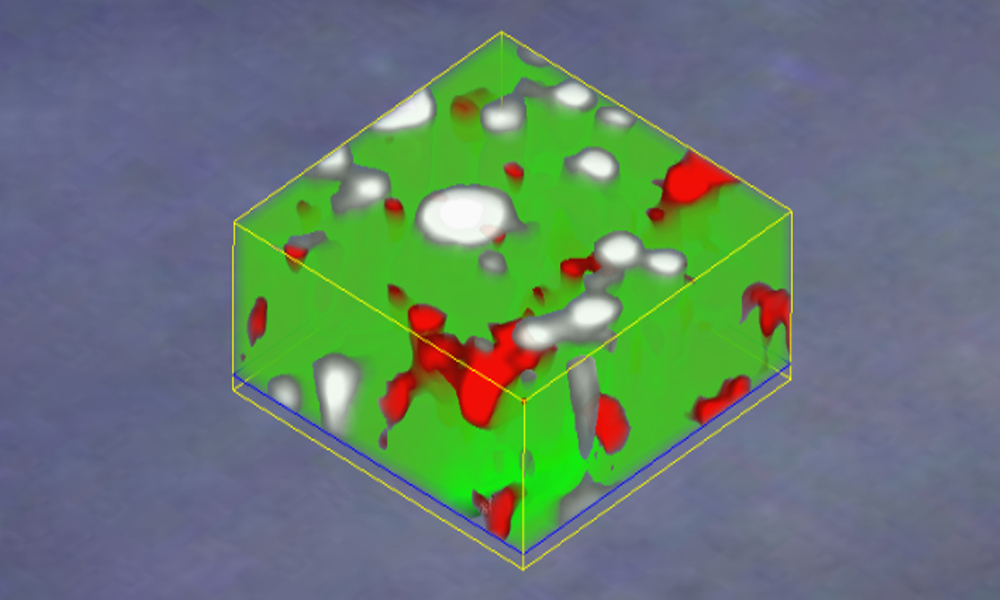

구성 성분과 특성이 아주 다양하므로 특허가 만료되어 상용으로 가능한 제형의 구성, 도메인 크기 및 배포를 결정하는 것이 매우 바람직합니다. inVia 현미경은 매우 놀라운 화학물질 특이성과 감도를 기반으로 광범위한 제형에 대한 상세한 화학물질 이미지를 생성합니다.
폴리머 연구
inVia 라만 현미경은 샘플 조작 및 준비 작업 없이 비파괴적 방법으로 화학물질 특이성과 감도를 제공합니다. 따라서 새로운 재료를 찾고, 기존 재료의 효능을 개선하며, 제품의 원가를 절감해 나가는 과정에서 폴리머 연구에 중요합니다.
LiveTrack을 사용하여
실시간으로 초점 유지
inVia 현미경은 LiveTrack™ 자동 초점 추적 기술을 사용하여 높이 편차가 심한 샘플로부터 정확성과 반복성이 높은 성능으로 실시간 분광 및 위상 정보를 획득합니다. 사전 스캔 없이 울퉁불퉁하거나 굴곡이 있거나 거친 표면의 3D 이미지를 놀라운 화질로 생성하십시오. 동영상을 시청하여 예를 확인해보십시오.
다운로드: inVia 라만 현미경
-
Brochure: inVia confocal Raman microscope [en]
Renishaw inVia: The world's best selling high-performance Raman microscope
-
Product note: Centrus detector [en]
At the heart of Renishaw’s Raman systems, Centrus is more than just a detector; it is key to the implementation of advanced Renishaw technologies
-
Product note: inVia Qontor confocal Raman microscope [en]
The inVia™ Qontor® confocal Raman microscope is a flexible research-grade instrument with unique real-time focus tracking capabilities.
-
Product note: inVia excitation wavelength options [en]
inVia™ Raman microscope: choosing filter and wavelength options
-
Technical note: Polarised Raman spectroscopy using the inVia Raman microscope [en]
This note demonstrates that the inVia confocal Raman microscope is an ideal tool for polarisation studies.
-
Product note: MS30 high speed encoded stage [en]
The MS30 high speed encoded stage is a high performance, optically encoded, motorised sample stage for use with Renishaw’s Raman systems.
-
Product note: Inverted microscopes for inVia [en]
Renishaw's inVia Raman spectrometers can be equipped with inverted microscopes instead of, or in addition to, the standard upright microscopes.
-
Technical note: LiveTrack focus-tracking technology [en]
LiveTrack focus-tracking technology maintains optimum focus for both white light and Raman imaging to give stunning 3D images.
-
Product note: Rayleigh imaging using the inVia™ confocal Raman microscope [en]
Product note detailing how you can perform Rayleigh imaging on the inVia confocal Raman microscope.
-
Product note: Optical tweezing on the inVia™ Qontor® Raman microscope [en]
The inVia Qontor Raman microscope is available with optical tweezing. The microscope focuses the laser to the same point as the Raman laser, so you can both trap microparticles and analyse them using Raman or photoluminescence.
사양
inVia 현미경은 완전 자동화와 초점 추적 기술이 탑재된 주력 제품인 inVia Qontor 시스템부터 보급형 inVia Basis 시스템까지 세 가지 모델로 제공됩니다.매개변수 | 값 | |
| 파장 범위 | 200 nm ~ 2200 nm | |
| 지원되는 레이저 | 229 nm ~ 1064 nm | |
| 스펙트럼 분해능 | 0.3 cm-1 (FWHM) | 일반적으로 필요한 최고값: 1 cm-1 |
| 안정성 | < ±0.01 cm-1 | 곡선 적합 Si 520 cm-1 밴드의 중앙 주파수 변동, 반복 측정 후. 1 cm-1 이상의 스펙트럼 분해능을 사용하여 달성 |
| 저주파 파장 컷아웃 | 5 cm-1 | 일반적으로 필요한 최소값: 100 cm-1 |
| 저주파 파장 컷아웃 | 30,000 cm-1 | 표준: 4,000 cm-1 |
| 공간 분해능(수평) | 0.25 µm | 표준: 1 µm |
| 공간 분해능(축) | < 1 µm | 표준: < 2 µm. 물체와 레이저에 따라 달라짐 |
| 검출기 크기(표준) | 1024 × 256 픽셀 | 기타 사용 가능한 옵션 |
| 검출기 작동 온도 | -70 °C | |
| Rayleigh 필터 지원 | 무제한 | 자동 방식 마운트에 최대 4개의 필터 세트 장착이 가능합니다. 수동 전환식으로 정확한 위치가 지정되는 동역학 마운트를 채용할 경우 필터 세트를 무제한으로 추가할 수 있습니다. |
| 지원되는 레이저 수 | 무제한 | 표준 1대. 추가 레이저 수가 4대를 초과할 경우 옵티컬 테이블이 필요합니다 |
| Windows PC 제어 | 최식 사양 Windows® PC | PC 워크스테이션, 모니터, 키보드 및 트랙볼 포함 |
| 공급 전압 | 110 V AC ~ 240 V AC +10% -15% | |
| 공급 주파수 | 50 Hz 또는 60 Hz | |
| 일반 전력 소비량(분광기) | 150 W | |
| 높이(이중 레이저 시스템) | 930 mm | 이중 레이저 기판 |
| 높이(이중 레이저 시스템) | 1116 mm | 삼중 레이저 기판 |
| 높이(컴팩트형) | 610 mm | 레이저 최대 3대(레이저 기종에 따라 달라짐) |
| 기본 무게(레이저 불포함) | 90 kg |
샘플 보기 | inVia Basis | inVia Reflex | inVia Qontor |
| 스테레오 보기(양안 접안 렌즈) | ■ | ▲ | ▲ |
| 저장된 자동 포스트 콜렉션 보기 | - | ▲ | ▲ |
| 소프트웨어 현미경 제어 | - | ▲ | ▲ |
| 자동 백색광/라만 스위칭 | - | ▲ | ▲ |
| 데이터와 함께 자동 백색광 저장 | - | ▲ | ▲ |
| 백색광과 레이저 비디오 보기 조합 | - | ▲ | ▲ |
| 백색광 자동 초점(LiveTrack) | - | - | ▲ |
라만 데이터 콜렉션 | inVia Basis | inVia Reflex | inVia Qontor |
| 자동화된 측정 대기열 | ▲ | ▲ | ▲ |
| 자동 초점 추적(LiveTrack) | - | - | ▲ |
정렬 및 성능 검사 | inVia Basis | inVia Reflex | inVia Qontor |
| 내부 네온 파장 캘리브레이션 소스 | - | ▲ | ▲ |
| 자동 캘리브레이션을 위한 내부 참조 소스 | - | ▲ | ▲ |
| 자동화된 라만 캘리브레이션 정정(빠른 캘리브레이션) | ▲ | ▲ | ▲ |
| 레이저 자동 정렬 | ▲ | ▲ | ▲ |
| 라만 신호 자동 정렬 | ▲ | ▲ | ▲ |
| 성능 상태 검사 | - | ▲ | ▲ |
키
| - 사용 불가 | ■ 옵션 | ▲ 포함 |
