계측 픽스쳐 테이블

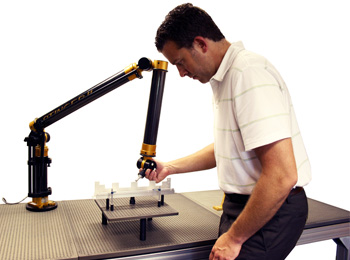

휴대용 CMM, 백색광 또는 레이저 시스템과 호환되는 Renishaw 계측 테이블을 사용하면 쉽게 작업장이나 계측 검사 영역 주변을 이동할 수 있습니다.
계측 픽스쳐 테이블
Renishaw의 계측 테이블은 모듈식으로 구성되어 있어 휴대용 CMM을 유연하게 장착할 수 있습니다. 계측 테이블을 사용해서 검사 프로세스를 개선하고 다음과 같은 이점을 활용해 보십시오.
안정성
픽스쳐 상부 플레이트는 장착 구멍으로 계측 테이블 프레임에 고정되므로 테이블의 안정성과 강성이 뛰어납니다. 또한 상부 플레이트를 구부리거나 비틀지 않고도 무거운 부품을 테이블에 장착할 수 있습니다.
휴대성
각 테이블에는 쉽게 높이를 조정하고 계측 또는 검사 영역 주변에서 조작이 용이하도록 높이 조정 캐스터가 장착되어 있습니다.
유연성
크고 무거운 부품을 검사할 경우에는 15 mm 및 30 mm 간격의 나사산이 있는 플레이트와 함께 M8 계열을 사용하는 것이 적합합니다. 나사산 간격이 12.5 mm 및 25 mm인 M6 계열은 유연성을 높여주며 구성품 위치 옵션을 제공합니다.
반복성
픽스쳐 플레이트는 긁힘을 방지하고 내구성을 높이기 위해 정밀 연마되고 양극 산화 처리로 표면을 강화했습니다. 모든 플레이트에는 각 픽스쳐 셋업을 올바르게 문서화할 수 있도록 영숫자 라벨이 기본 제공됩니다.
픽스쳐 구성품
개별 픽스쳐 구성품 또는 구성품 키트의 구성품을 사용하여 부품을 고정하십시오. Renishaw는 가능한 효율적으로 부품을 고정시킬 수 있도록 계속해서 새롭고 혁신적인 구성품을 엔지니어링 및 설계하고 있습니다. Renishaw 온라인 매장에서 픽스쳐 구성품을 구매하십시오.
중단 시간 없음
Renishaw 계측 테이블은 완전 조립된 상태로 제공되므로 포장을 풀고 바로 측정을 시작할 수 있습니다.
사용자 요구에 맞게 설계
Renishaw는 비용 효과적이고 빠른 공급을 위해 테이블을 가장 많이 구매하는 3가지 크기로 표준화했습니다.
이러한 표준 크기는 대부분의 응용 분야와 구성품 크기에 잘 맞습니다.
세 가지 표준 크기 모두 하나의 테이블 형태로만 판매되거나 선반이 포함된 형태 또는 선반과 서랍이 포함된 형태로 판매됩니다.
선택 품목인 모니터 또는 노트북 브래킷과 함께 범용 어댑터 플레이트(R-PAACU)도 옵션으로 구매 가능합니다.
Renishaw에서는 맞춤 크기의 테이블이 필요한 고객분들을 위한 옵션도 설계 및 제공해 드리고 있습니다. 가까운 지사로 연락하셔서 상의해 주십시오.
표준 크기 계측 픽스쳐 테이블
테이블 옵션
| 부품 번호 | 치수(LW) | 구멍 간격 | 나사산 유형 | 설명 | 중량* |
| R-TM-1200900-25‑6 | 1200 mm × 900 mm | 25 mm | M6 | 테이블만 | 112 kg |
| R-TM-1200900‑30-8 | 1200 mm × 900 mm | 30 mm | M8 | 테이블만 | 112 kg |
| R-TM-1500900-25-6 | 1500 mm × 900 mm | 25 mm | M6 | 테이블만 | 131 kg |
| R-TM-1500900-30-8 | 1500 mm × 900 mm | 30 mm | M8 | 테이블만 | 131 kg |
| R‑TM‑18001200-25‑6 | 1800 mm × 1200 mm | 25 mm | M6 | 테이블만 | 183 kg |
| R-TM-18001200‑30‑8 | 1800 mm × 1200 mm | 30 mm | M8 | 테이블만 | 183 kg |
| R‑TMS‑1200900‑25‑6 | 1200 mm × 900 mm | 25 mm | M6 | 선반 포함 | 121 kg |
| R-TMS-1200900‑30‑8 | 1200 mm × 900 mm | 30 mm | M8 | 선반 포함 | 121 kg |
| R-TMS-1500900-25-6 | 1500 mm × 900 mm | 25 mm | M6 | 선반 포함 | 146 kg |
| R-TMS-1500900-30-8 | 1500 mm × 900 mm | 30 mm | M8 | 선반 포함 | 146 kg |
| R‑TMS‑18001200‑25-6 | 1800 mm × 1200 mm | 25 mm | M6 | 선반 포함 | 203 kg |
| R-TMS-18001200-30-8 | 1800 mm × 1200 mm | 30 mm | M8 | 선반 포함 | 203 kg |
| R-TMD-1200900-25-6 | 1200 mm × 900 mm | 25 mm | M6 | 선반 포함 | 179 kg |
| R-TMD-1200900-30-8 | 1200 mm × 900 mm | 30 mm | M8 | 서랍과 선반 포함 | 179 kg |
| R-TMD-1500900-25-6 | 1500 mm × 900 mm | 25 mm | M6 | 서랍과 선반 포함 | 207 kg |
| R-TMD-1500900-30-8 | 1500 mm × 900 mm | 30 mm | M8 | 서랍과 선반 포함 | 207 kg |
| R‑TMD‑18001200‑25-6 | 1800 mm × 1200 mm | 25 mm | M6 | 서랍과 선반 포함 | 317 kg |
| R‑TMD‑18001200‑30‑8 | 1800 mm × 1200 mm | 30 mm | M8 | 서랍과 선반 포함 | 317 kg |
*테이블과 플레이트 중량
