CMM용 계측 픽스쳐

CMM용 계측 픽스쳐를 사용하면 구성품에 대한 신속한 반복 고정물 셋업을 통해 검사 프로세스의 처리량, 반복정도 및 정확도를 개선할 수 있습니다.


모듈식 CMM 픽스쳐를 사용하여 측정 전에 부품을 고정시키십시오. 다양한 구성품을 사용해서 거의 모든 크기나 모양, 소재의 부품을 CMM 베드에 고정시킬 수 있습니다.

CMM 픽스쳐

Renishaw의 CMM용 계측 픽스쳐는 M4, M6, M8 또는 1/4--20 나사산 피팅과 함께 다양한 표준 크기 베이스 플레이트와 광범위한 구성 요소를 포함합니다. 항공기, 자동차, 전자제품, 산업 또는 의료 분야 등 검사하는 부품 유형에 관계없이 Renishaw는 크기, 형태, 재료에 관계없이 어떤 부품에든 완벽하게 맞는 픽스쳐 솔루션을 제공할 수 있습니다.

온라인 구매

유연성을 유지하면서 검사 처리량 극대화

픽스쳐링 유연성을 유지하면서 비생산적인 셋업 시간을 최소화하기 위해 CMM, 비전 머신 또는 Equator 측정 시스템에서 떨어져 있는 베이스 플레이트에 공작물을 고정시킬 수 있습니다. 고정된 공작물은 측정 직전에 쉽게 검사 장치로 로드할 수 있습니다.

여러 개의 고정 부품으로 CMM 측정 영역을 채우는 것이 셋업 시간을 최소화하는 또 하나의 방법입니다. 더 많은 고정된 공작물을 로드하기 위해 측정 사이클을 시작하고 반복할 필요 없이 CMM 베드의 여러 공작물을 한 번에 측정할 수 있습니다.

유연하고 반복 가능하며 내구성이 뛰어난 픽스쳐 솔루션

큰 고정 범위

큰 고정 범위

재현 가능한 픽스쳐

재현 가능한 픽스쳐

큰 구성품 범위

Renishaw의 모듈식 CMM 픽스쳐를 사용하면 거의 모든 크기나 형상 또는 소재의 부품을 고정시킬 수 있습니다. 베이스 플레이트와 구성품이 M4, M6, M8 미터법 및 1/4-20 영국식 스레드 크기로 기본 제공됩니다.

온라인 매장에서 구매할 수 있는 다양한 픽스쳐 솔루션을 활용해서, 변하는 요구에 따라 픽스쳐 확장이 가능합니다.

재현 가능한 셋업

동일한 설비의 프로세스의 편차를 없애고 검사 반복정도를 보장하기 위해서는 동일한 픽스쳐 셋업이 중요합니다.

영숫자 라벨이 부착된 Renishaw의 베이스 플레이트와 픽스쳐 구성품을 사용하면 셋업을 정확하게 문서화 및 재현할 수 있습니다.

큰 고정 범위

다양한 구성품

커넥팅 로드용 모듈식 및 맞춤형 픽스쳐

커넥팅 로드용 모듈식 및 맞춤형 픽스쳐

빠른 조립

픽스쳐 솔루션은 처리량을 높이고 검사 지연을 피하기 위해 신속하게 조립할 수 있습니다. 모든 구성 요소는 손으로 조일 수 있고 특수 공구가 필요하지 않습니다.

탁월한 내마모성

열 처리 강철 구성품과 하드코팅 베이스 플레이트가 매끄럽고 긁힘 저항성이 뛰어난 표면 처리를 제공합니다.

알고 계셨습니까?

Renishaw의 사내 설계팀에서 맞춤형 픽스쳐를 설계 및 제작합니다. 한 번에 여러 개의 부품을 측정하여 처리량을 늘려야 하는 경우 또는 모듈식 제품을 사용해서 도달하기 어려운 공작물이 있는 경우, Renishaw에서 맞춤형 솔루션을 제공해 드릴 수 있습니다.

맞춤형 요청 양식을 작성하십시오.

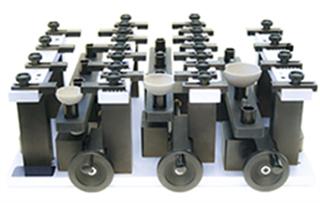

여러 부품에 대한 맞춤형 CMM 픽스쳐

여러 부품에 대한 맞춤형 CMM 픽스쳐

Renishaw에서는 또한 다양한 CMM 프로빙 시스템스타일러스를 제공하고 있으며, 추가적인 픽스쳐 솔루션도 살펴볼 수 있습니다.
