CMM용 레일 시스템

Renishaw QuickLoad 레일 시스템을 사용하면 CMM 검사 처리량을 늘리고, 셋업 시간을 줄이고, 반복정도를 개선할 수 있습니다.

QuickLoad 레일 시스템은 고정된 부품을 CMM에 쉽고 빠르게 로드하고 언로드하는 데 사용됩니다. QuickLoad 레일 측면에 여러 플레이트를 로드할 수 있어 CMM 베드의 공간 활용도를 높일 수 있습니다.

QuickLoad 레일 시스템을 사용하여 CMM 셋업 시간을 줄이십시오

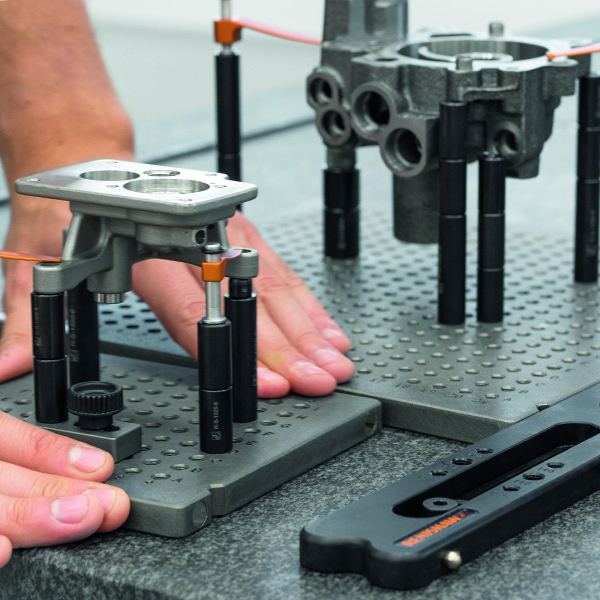

Renishaw QuickLoad 레일과 플레이트

빠른 부품 로드

QuickLoad 레일을 사용하면 픽스쳐된 부품을 CMM 베드에 고정시키는 시간을 줄일 수 있습니다. 특수 설계된 QuickLoad 베이스 플레이트는 신속 분리 자석과 로케이팅 핀을 사용하여 양쪽 면에서 QuickLoad 레일로 배치합니다. 이러한 설계 방식 덕분에 플레이트의 빠른 로드와 언로드가 가능해, 비생산적인 셋업 시간을 줄이고 생산성을 극대화할 수 있습니다.

Renishaw QuickLoad 레일과 플레이트

CMM 베드 채우기

QuickLoad 레일은 CMM 화강암의 좌측, 우측, 중앙 또는 기존 모듈식 베이스 플레이트에 배치하고 고정시킬 수 있습니다. 다양한 구성의 여러 플레이트를 QuickLoad 레일의 한쪽 또는 양쪽 면에 로드할 수 있어 픽스쳐링된 부품으로 CMM 베드를 채우는 것이 가능합니다. 이러한 방식으로 측정 양을 극대화하면 셋업 시간이 감소하고 CMM 생산성이 증가합니다.

Renishaw QuickLoad 레일과 플레이트

생산성을 염두에 둔 설계

R-PCR-501212-50-20 Equator 측정 시스템 베이스 플레이트 12x12''

영숫자 라벨

각 QuickLoad 베이스 플레이트에 영숫자 격자 패턴이 있고 각 픽스쳐 구성품 라벨에 선명하게 품목 번호가 표시되어 있어, 픽스쳐 셋업 레코딩이 매우 간단합니다.

QuickLoad 레일이 있는 FixtureBuilder

FixtureBuilder 호환성

FixtureBuilder 소프트웨어를 사용하여 QuickLoad 레일 구성과 모듈식 픽스쳐 셋업을 설계하고 문서화할 수 있습니다. 제작 지침이 제공되므로 손쉽게 구성 재현이 가능합니다.

QuickLoad™ 레일 메트릭 키트 B

튼튼한 베이스 플레이트

QuickLoad 레일 시스템은 산업을 선도하는 Renishaw의 Nituff® 양극산화 하드 코팅 알루미늄 QuickLoad 베이스 플레이트를 활용합니다. 이 베이스 플레이트는 M6 스레드 크기로 제공되며, 요청 시 M4, M8 및 1/4--20 옵션도 이용 가능합니다.

1/4-20 CMM 및 Equator™ 시스템 클램핑 구성품 세트 B

모듈식 픽스쳐 구성품

Renishaw의 모듈식 픽스쳐는 QuickLoad 레일 시스템과 함께 사용할 수 있습니다. 온라인 매장에서 다양한 픽스쳐 구성품을 M4, M6, M8 및 1/4-20 스레드 크기로 구매할 수 있습니다.



다음 단계

지금 Renishaw 온라인 매장을 방문하거나 현지 Renishaw 영업팀에 연락하여 QuickLoad 레일 시스템을 주문하고 검사 효율성을 개선하십시오.
