셔틀 및 부품 이송 시스템
무겁고 로드가 어려운 구성품 검사 시 또는 생산 CMM 환경을 위한 완벽한 솔루션.
셔틀 시스템
높은 검사 처리량이 필수인 생산 환경에서, 셔틀 시스템은 구성품 측정에 걸리는 전체 시간을 상당히 줄여줄 수 있습니다. 셔틀 시스템은 기계 측정 볼륨에 픽스쳐를 정확하게 배치하고 운전자 가까이 픽스쳐를 가져가므로 구성품 로드가 훨씬 쉬워집니다. 작업장 CMM에서 보호기 또는 엔클로저가 사용될 경우에는 셔틀 시스템이 매우 유용합니다.
Renishaw는 어떤 분야에든 맞출 수 있는 여러 가지 셔틀 시스템 옵션을 가지고 있습니다.

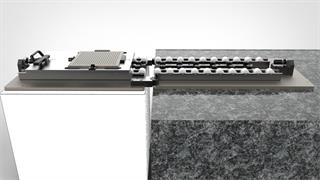

고정식 선형 레일 셔틀
이 셔틀 시스템은 CMM에서 부품을 옮기거나 밀폐된 CMM에서 픽스쳐/부품을 옮길 때 사용하기 적합합니다. 션형 레일이 상부 플레이트가 매끄럽게 이동할 수 있도록 도와줍니다. 잠금 핀이 있는 내장 스톱 장치가 플레이트를 로드 위치와 CMM의 최종 위치에 고정시킬 수 있습니다.
멀티 픽스쳐 스테이션 셔틀
이러한 셔틀 시스템은 검사할 양이 많은 여러 픽스쳐/부품에 적합하도록 설계되었습니다. 픽스쳐/부품은 운전자가 쉽게 로드할 수 있도록 개별 사전 로드 스테이션의 CMM 바깥쪽에 위치합니다. 이후 사전 로드 위치에서 빠져나와 주 셔틀로 밀려 CMM으로 들어갑니다. 제자리에 놓인 셔틀 플레이트는 위치 반복성을 위해 운동 핀에 놓입니다. 픽스쳐 스테이션 수는 정확히 필요에 맞게 설계할 수 있습니다. 기본 시스템은 수동으로 작동하지만, 버튼을 눌러 부품을 이동시킬 수 있는 자동 옵션도 이용이 가능합니다.
슬라이더 레일 셔틀
이 레일 시스템은 가장 단순하고 저렴한 모델로, CMM에서 픽스쳐를 옮기기에 적합합니다. Delrin®에서 제조한 레일은 CMM 테이블 또는 픽스쳐 베이스 플레이트 상단에 직접 장착할 수 있습니다. 선택 품목인 강철 받침판을 추가해 지지 효과를 높일 수 있습니다. 반복 가능한 네스트에 픽스쳐를 배치하는 세 개의 스톱이 있으며, 필요에 따라 토글 클램프를 추가할 수 있습니다.
알고 계셨습니까?
Renishaw의 사내 설계 팀이 고객 요구 사항에 맞는 셔틀과 부품 이송 시스템을 설계해 드릴 수 있습니다. 지금 '다음 단계' 링크를 통해 연락하여 맞춤 견적을 요청하십시오.
