StreamLine™: 고속으로 화학이미지 생성

빠르고 부드럽게 넓은 영역 매핑

StreamLine은 매우 넓은 샘플 영역의 고해상도 2D 화학 영상을 빠르게 생성합니다. 또한 집중 조명 지점이 아닌 레이저 광선 조명을 사용함으로써 레이저 유입으로 인한 샘플 손상을 방지합니다.

상세 정보가 누락되지 않은 화학 영상

대부분의 샘플이 균일하지 않기 때문에 샘플을 완전히 파악하려면 구성 성분의 크기와 분포를 알아야 합니다. StreamLine은 샘플의 크기에 상관없이 샘플을 손상시키지 않고 이러한 정보를 빠르게 수집합니다.

StreamLine의 슬라롬 모드를 사용하면 과소 샘플링 여건에서도 항상 전체 분석 영역의 처리가 보장됩니다. 그 결과 중요한 정보를 놓칠 위험이 없고, 샘플을 정확히 설명하는 영상을 생성할 수 있습니다.

샘플과 신호 동시성

StreamLine은 고속 인코딩 스테이지(HSES)에서 샘플의 동작과 검출기에서 신호의 동작을 동기화합니다. 샘플의 각 영상 생성 지점에 레이저 광선이 한 번 통과합니다. 따라서 검출기에 신호가 축적되고 판독됩니다. 그 결과 인공적 요소가 전혀 없는 넓은 샘플 영역의 화학 영상이 빠르게 생성됩니다.

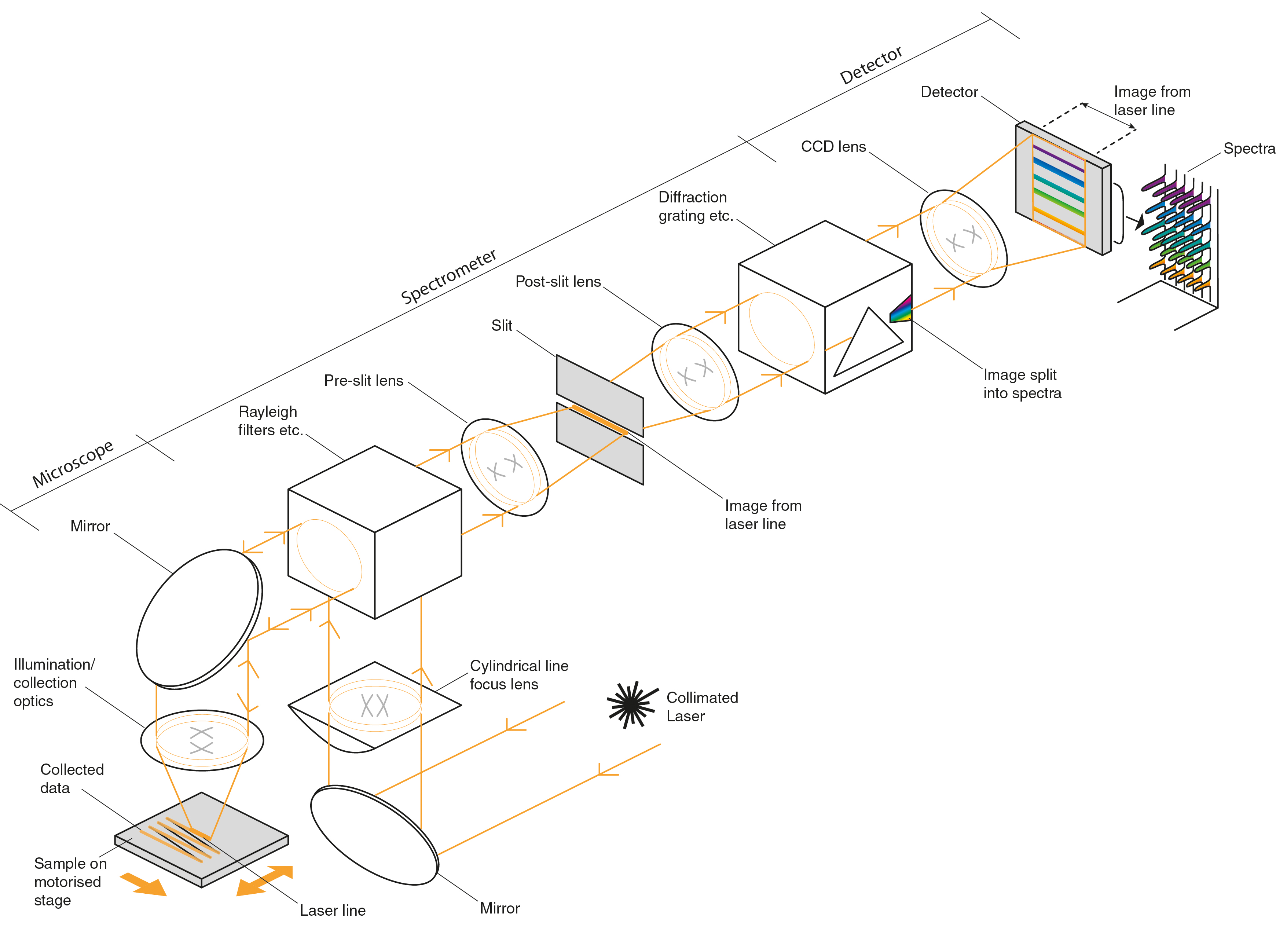

  • Schematic of StreamLine imaging using inVia Schematic of StreamLine imaging using inVia [en]

크기에 관계없이 매끄러운 영상

StreamLine이 스캔한 영역은 현미경 대물렌즈의 시야로 제한되는 것이 아니라 현미경 스테이지의 총 이동에 의해 제한됩니다. StreamLine에서는 작은 영역들을 타일식으로 배열할 필요가 없기 때문에 인공적 요소 없이 넓은 영역의 영상을 생성할 수 있습니다.

스캔 영역과 영상 해상도는 단계 크기 또는 현미경 대물렌즈를 변경하여 간단히 조절됩니다. 낮은 해상도에서 빠른 스캐닝 속도로 전체 샘플이 분석되기를 원하는 경우 StreamLine의 슬라롬 모드를 사용할 수 있습니다.

동일한 대물렌즈 처리량을 사용한 경우, 서로 다른 해상도로 촬영한 영상들을 비교하기가 쉽습니다. StreamLine과 슬라롬은 동일한 대물 렌즈로 원하는 해상도와 크기로 영상을 생성할 수 있는 유연성을 제공합니다.

이미지 갤러리

  • Polished igneous rock section from Tibet
  • Streamline image of human oesophagus
  • Crystal domains in a polycrystalline photovoltaic cell
  • StreamLine Raman image showing inhaler active pharmaceutical ingredients
  • StreamLine Raman image of tablet used for the treatment of Parkinson’s disease
  • Raman image of washing powder

세밀도를 높이고 싶으십니까?

StreamHR™을 사용하면 가능한 최고의 공간 분해능으로 빠르게 영상을 생성할 수 있습니다.
