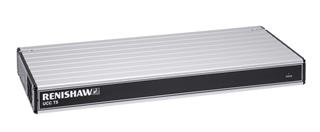

UCC T5

5축 접촉식 트리거 자동 헤드 솔루션.

  • UCC T5 5축 접촉식 트리거 모션 및 헤드 제어를 위한 CMM 컨트롤러 - PH20만 해당
  • 반드시 Renishaw SPA3 증폭기와 함께 사용해야 합니다
  • 외부 전원 공급 장치를 사용하고 PH20 헤드, CMM 및 프로브 신호의 완벽한 제어를 관리하고 CMM의 컴퓨터와 통신합니다
  • PH20 설치에서 UCC2-2 및 5축 도터 카드를 대체합니다
  • 16개의 온도 보정 채널에 대한 지원 기능과 함께 열 변위 오차 보정(TEC) 기능을 내장하고 있습니다
  • 셋업과 시험 가동은 Renishaw의 UCCassist-2 소프트웨어를 통해 수행해야 합니다

UCC 비교

■ 표준 사양

- 사용 불가


기능/사양UCC T3-2
UCC T3 PLUS
UCC S3
UCC T5
UCC S5
TP200 / SCR200 인터페이스--
SP600 인터페이스
----
SP25M 인터페이스
----
SP80 인터페이스
-----
PH10 인터페이스
---
PH20 인터페이스
----
REVO 인터페이스
-----
REVO-2 인터페이스----
제어되는 CMM 축 개수33333
구성 가능한 추가 축(로터리 테이블, 듀얼 스케일, 듀얼 드라이브)보조 SPA3-2 필요보조 SPA3-2 필요보조 SPA3-2 필요보조 SPA3-2 필요보조 SPA3-2 필요
SPA(서보 파워 증폭기) 호환성SPA3-2SPA3-2SPA3-2SPA3-2SPA3-2
아날로그 SPA 출력 ±10 V-----
온도 센서 입력-16161616
기존 도터 카드와 호환-----
최대 실시간 스캐닝 데이터 속도--SP25M: 2000 points/s-REVO-2: 4000 points/s
통합 AC 전원 공급 장치-----
외부 DC 전원 공급 장치
Uncommitted CMM I/O입력 2개 + 출력 1개입력 2개 + 출력 1개입력 2개 + 출력 1개입력 2개 + 출력 1개입력 2개 + 출력 1개
기능/사양
UCC T3-2
UCC T3 PLUS
UCC S3
UCC T5
UCC S5

치수


UCC T3-2
UCC T3 PLUS
UCC S3
UCC T5
UCC S5
너비440 mm(19 in 인클로저)440 mm(19 in 인클로저)440 mm(19 in 인클로저)440 mm(19 in 인클로저)440 mm(19 in 인클로저)
높이44 mm(1U)44 mm(1U)44 mm(1U)44 mm(1U)44 mm(1U)
깊이180 mm180 mm180 mm180 mm180 mm
무게2.1 kg(4 lb 10 oz)2.6 kg(5 lb 12 oz)2.6 kg(5 lb 12 oz)2.1 kg(4 lb 10 oz)2.1 kg(4 lb 10 oz)

다음과 같은 정보는 모든 UCC 컨트롤러에 공통됩니다:

  • 직접 CNC 제어식(DCC) CMM용으로 구성
  • 프로세서 유형: 1.6 GHz Intel Atom
  • 적합한 핸드 제어 장치: MCUlite-2*, MCU5-2, MCU W-2
  • 디지털 SPA 제어 출력
  • PC와의 통신 링크: 이더넷
  • PC 운영 체제 호환성: XP pro, Windows 7, Windows 8
  • 서보 루프 시간: 0.5 ms
  • 접촉식 트리거 프로빙(TTP) 기능
  • Renishaw UCCserver(I++ DME)
  • 공통 UCC 소프트웨어 통합
  • 디지털 스케일 입력: RS422 - Renishaw
  • 아날로그 스케일 입력: 외부 인터페이스별
  • I/O에 사용할 수 있는 전력: 1 A 에서 24 V
  • I/O 사양:
    • 사용자 구성 가능
    • 활성 HIGH 또는 LOW
    • 전압 범위 5 V ~ 24 V
    • 외부 및 내부 리미트 스위치 규정 준수
    • 소프트 리미트 규정 준수
    • CMM 체적 오차 맵 기능
    • Renishaw UCCassist 호환

* REVO / REVO-2에는 적합하지 않음

UCC 개조

Renishaw는 업계를 선도하는 몇몇 소프트웨어 회사 및 개조업체와의 기술 제휴를 통해 Renishaw의 UCC 컨트롤러를 사용하여 강력한 CMM 개조 솔루션을 제공합니다.

개조

사용 중인 CMM에 대한 개조 옵션을 확인해 보십시오.

보증 연장

제품 구입 후 첫 3개월 중에 새로운 CMM 제품에 대해 3년 보증을 제공합니다. 공급업체에 문의하십시오.
